第十三讲单片机驱动彩色液晶屏 bin档的烧录方法

打包完bin档之后，接下来就要烧录到FLASH中了。RA8889/RA8876通过SPI接口与FLASH连接，是可以直接写入数据的。这里介绍三种开发阶段的烧录方式：

通过AP Tool软件烧录；

通过外部烧录器烧录；

通过接出SPI接线出来烧录。

**一、AP Tool烧录

这是上位机软件，需要结合下位机一起使用，这套软件结合RA8889开发板一起使用，这里先讲下烧录功能，其它功能后续再开讲介绍：

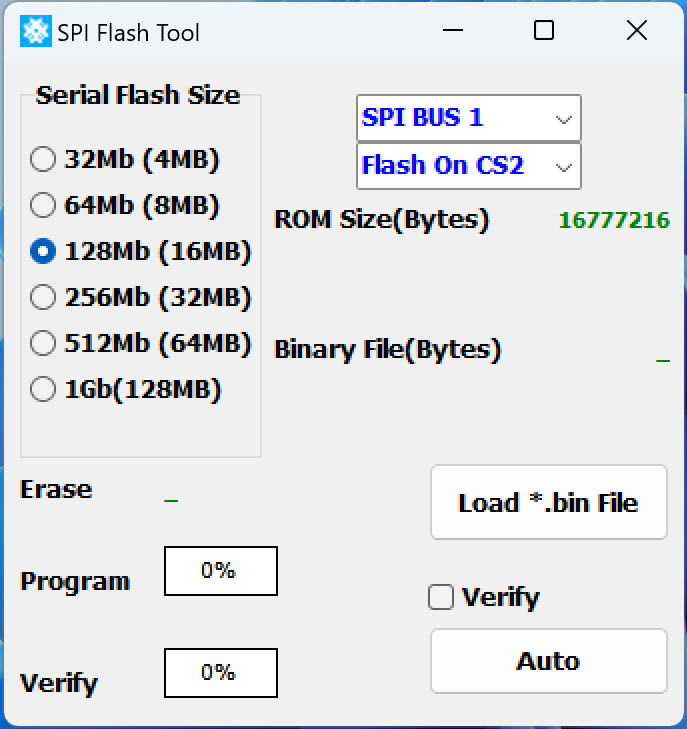

第一个图标即烧录功能：

这套软件可以选择CS0~CS3四个位置，FLASH类型为NOR，若采用的是NAND则需要采用其它烧录方法，在此暂不展开说明。

用户若采用相同的MCU（STM32F103VExx）可以接出USB接口，亦可使用该软件进行烧录。

二、通过外部烧录器烧录

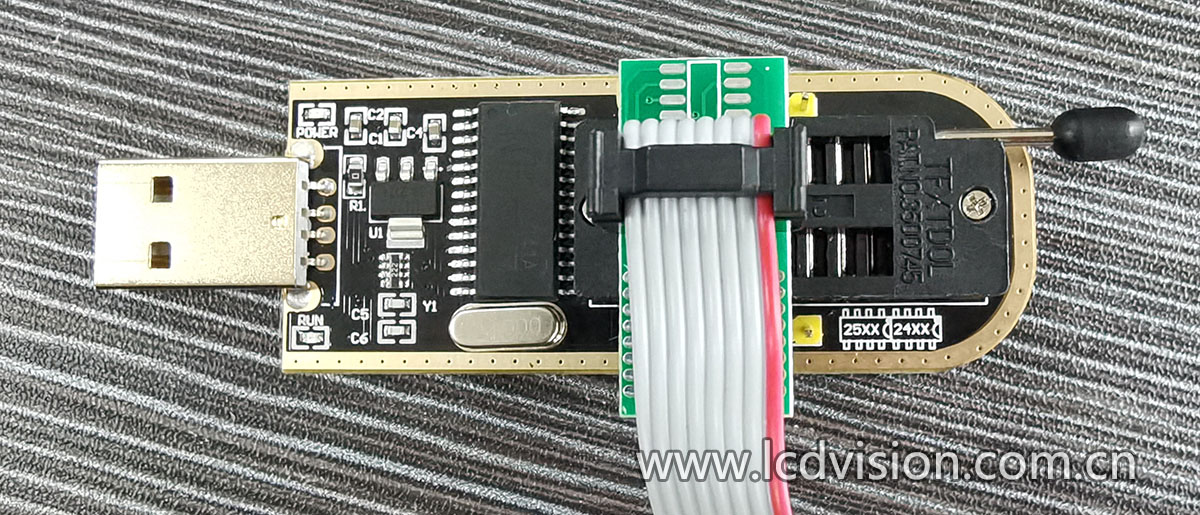

介绍一款比较常见的烧录器：CH341A

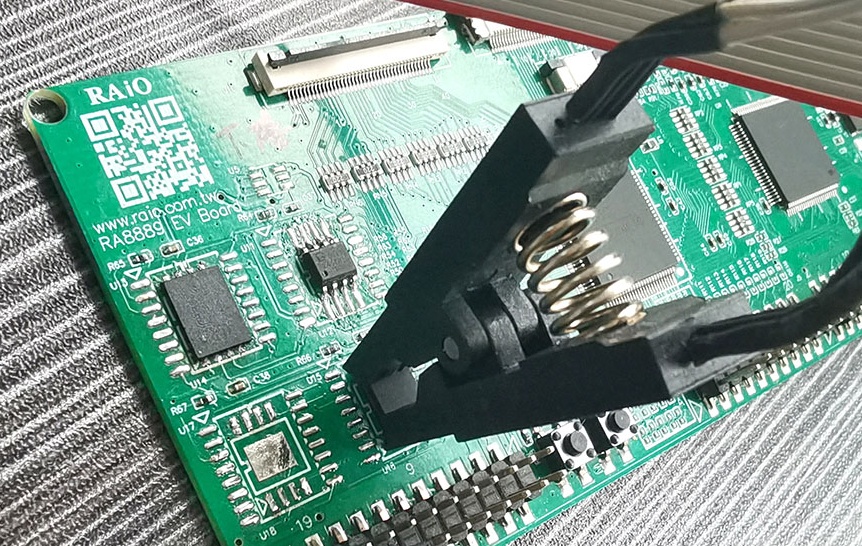

该烧录器很容易买到，也十分便宜，一般SOP-8封装可以直接采用线夹直接搭在FLASH上方进行烧录，参考下图：

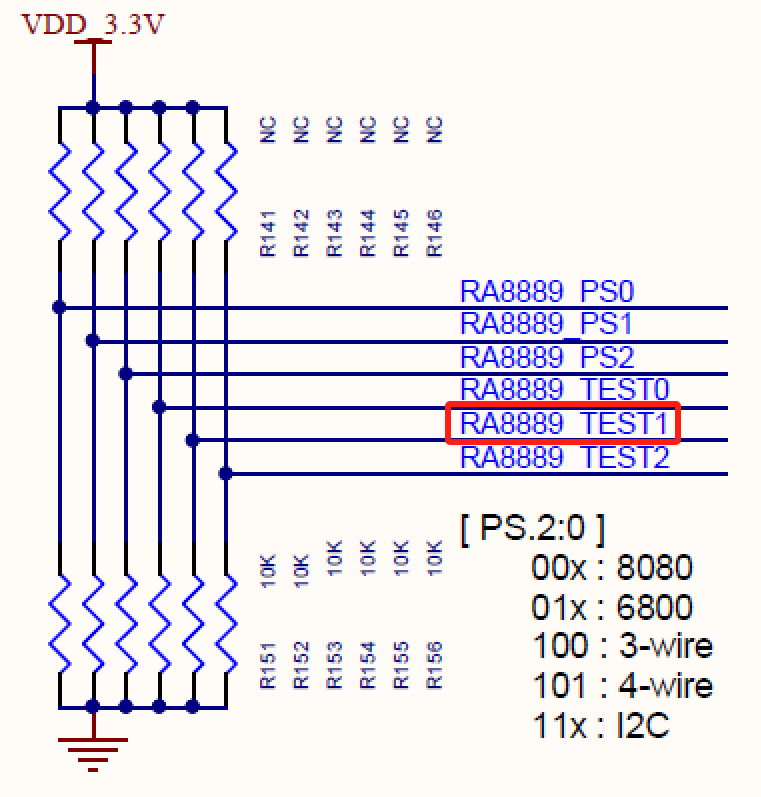

烧录之前要先将RA8889/RA8876的TEST1拉高到3.3V，以释放SPI接口才可通过外部烧录：

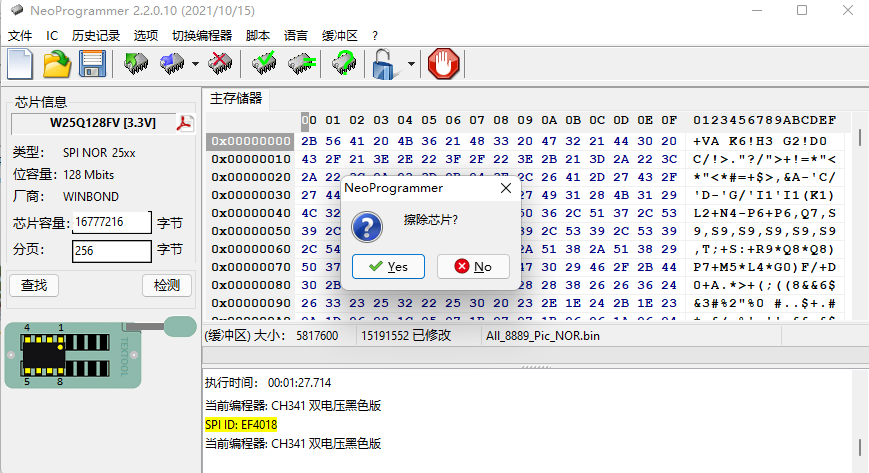

烧录软件也有多种，比如NeoProgrammer，注意要先擦除再写入：

三、通过接出SPI接线出来烧录

通过SPI接线同上方原理相同，也需要先将TEST1拉高释放SPI接口。

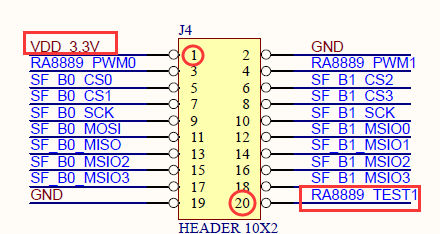

在设计时建议将SPI接口引出来，像RA8889开发板这样设计：

这样就可以通过外部烧录器直接接线烧录了，上方提到的CH341A亦可，或者采用瑞佑原厂供应的配套烧录器：

正面：

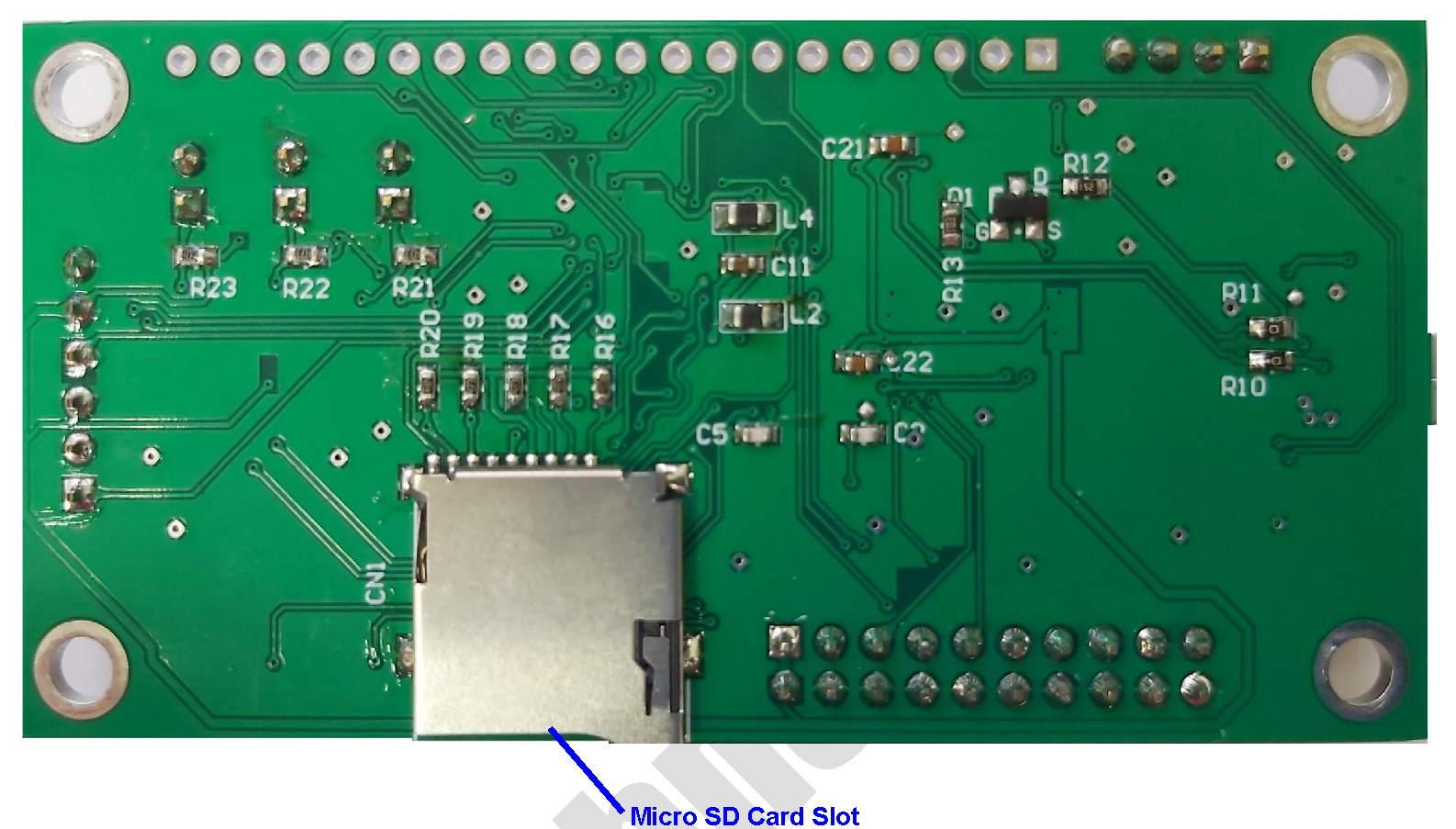

背面（bin档可存入SD卡，自动烧录）：

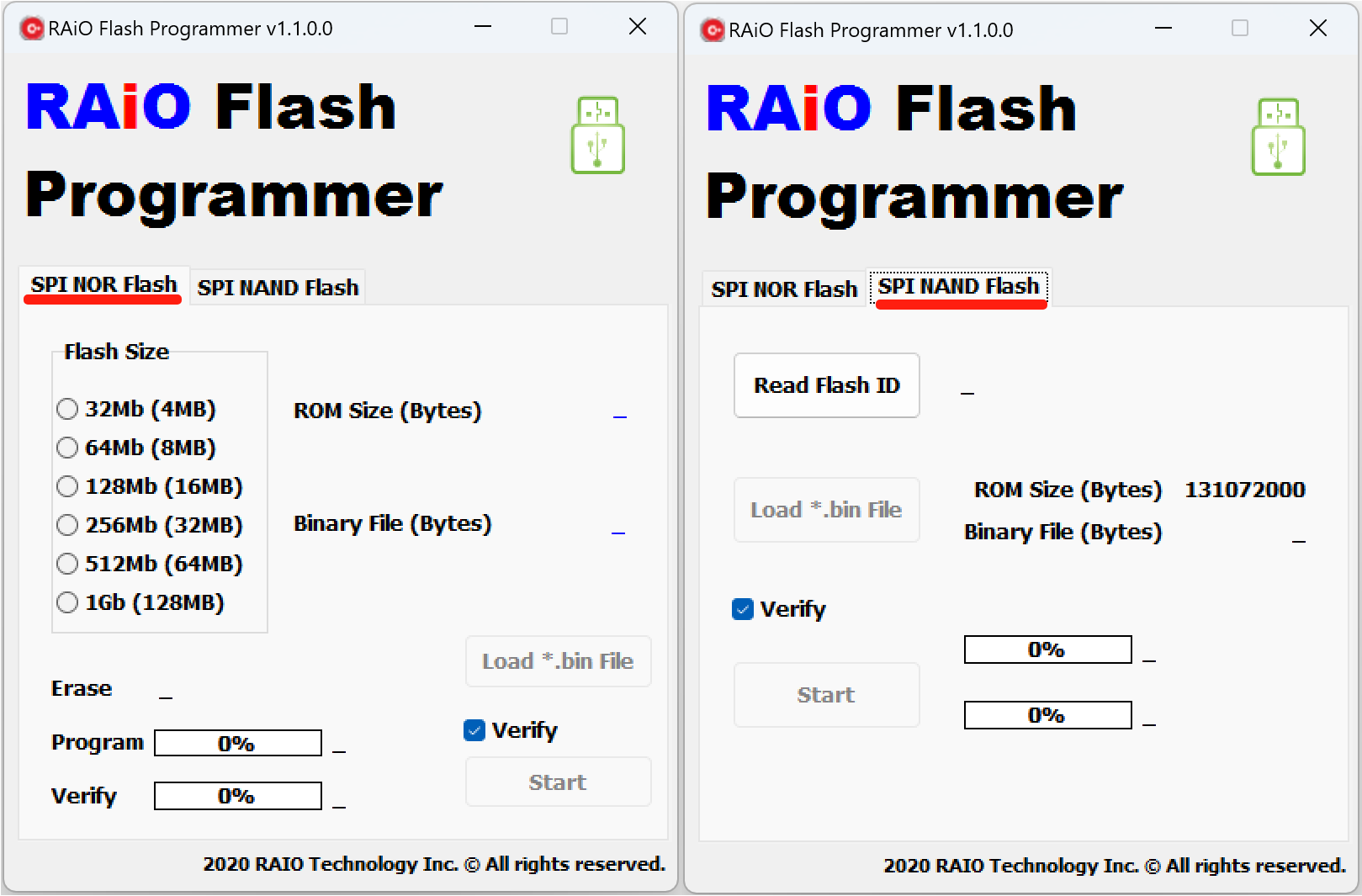

配套烧录软件（支持NOR和NAND）：

至于大批烧录，可以通过专用的烧录器进行烧录，或者委托FLASH供应商预先烧录好再贴片。

第十三讲 THE END 《单片机驱动TFT彩色液晶屏系列讲座》终
