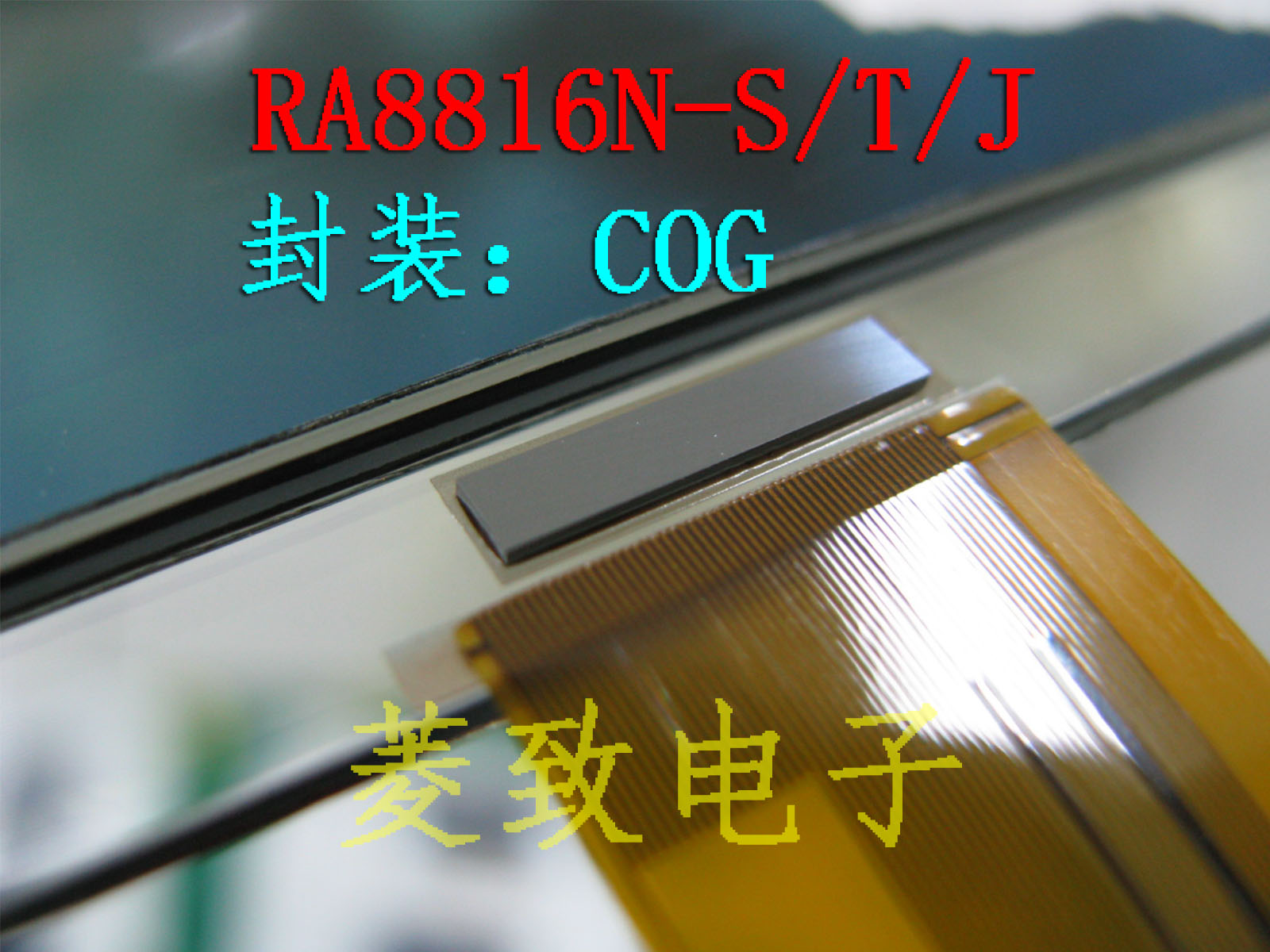

RA8816N
规格参数
| 最大分辨率 | 144*65 |
|---|---|
| MCU接口 | 4/8位 6800/8080/SPI |
| 内建字体 | 简体/繁体 |
| 字体大小 | 8*8/8*16/16*16 |
| 内建显存 | 1170B+450B |
| 倍压 | 2X/3X/4X |
| 工作电压 | 2.7~3.6V |
| 封装 | COG |
| 最大控制分辨率 | 144*65 |
| 内建字库 | 简体/繁体/日文 |
| 内建字体大小 | 8*8/8*16/16*16 |
| 按键扫描 | 4*5 |
| Duty | 1/65,1/55,1/49,1/33 |
| 工作温度 | -40~85℃ |
| 最小包装数 | 520 |
| 生产状态 | 量产中 |
一、RA8816简述：
RA8816是一个中英文文字与绘图模式的点矩阵液晶显示(LCD)驱动控制器，内建字形码，可以显示中文字型、数字符号、英日欧文等字母，可支持到144x65的LCD Panel，RA8816支持8080/6800系列之MPU，提供4-Bit或8-Bit的数据总线接口，另外也支持SPI接口。

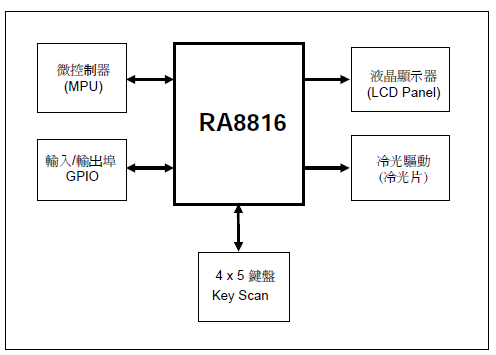

二、RA8816硬件结构：
三、RA8816主要特性：
●支持文字与绘图两种混和显示模式
●支持8080/6800 8/4-bit MPU接口和SPI串行接口
●支持IIC同步串行接口
●内建256KB字型ROM:中文繁体字库或简体一级与二级常用字库、英文、日文、ASCII、欧文—拉丁语系(Latin,Latin-extA,Latin-extB)
●支持ASCII8x8英文字型，8x16半角，16x16全角简体中文或是繁体中文
●最大可支持144Segx65Com LCD面板:行x9个中文字(16x16字型)，或8行x18个英文字(8x8字型)
●内建1170Bytes显示内存(Display RAM)以及450Byte的卷动Buffer
●支援BIG5或GB码
●内建升压电路2X~4X(Voltage Booster)、电压调整电路(Voltage Regulator)、电压随耦电路(Voltage Follower)
●支援1/65Duty，1/9~1/5 Bias的Panel
●8根通用I/O脚位
●内建4x5键盘扫描接口(KeyScan)
●支持水平及垂直卷动功能
●内建256Byte SRAM可自行造字
●内建冷光片驱动充放电讯号电路
●内建32-Steps亮度调整控制
●内建RC振荡器
●电源操作范围：2.7~3.8V
●包装:Gold Bump Die
四、产品说明：
RA8816N-S：内建简体中文字库
RA8816N-T：内建繁体中文字库
RA8816N-J：内建日文字库
