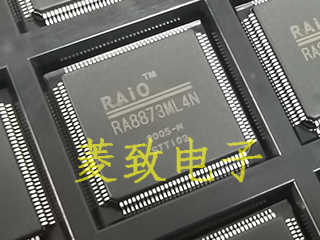

RA8873M

规格参数

RA8873M简述：

RA8873M是针对中小尺寸TFT LCD所开发的低成本彩色控制器,具有内存Buffer RAM，支持8080/6800 8/16-bit 异步并列接口和SPI、IIC串行接口。

RA8873M亦提供许多好用的内建功能，可以减轻主系统的显示负担，同时建立一个高效能的显示解决方案，细部的功能有，具多层显示的功能的暂存区 (Multiple Display Buffers)、画中画功能 (Picture-in-Picture)、显示通透/透明功能 (Opacity control)、几何图形绘制功能 (Geometric Drawing Engine)、内建/外扩文字显示功能 (Built-In/External Text Display)、外部图片读取功能(DMA)、显示区块搬移或运算功能 (BTE)以及显示旋转/镜射功能等等。

RA8873M硬件架构：

RA8873M主要特性：

（1）主控端接口

• 支持8080/6800 8/16-bit 异步并列接口 (MIPI DBI Type A)
• 对于扩展的MPU 周期提供Xnwait 的信号以供交握
• 支持串行主控端接口，例如. IIC, 3/4-wire SPI
• 对于图像数据写入支持镜像与旋转的功能

（2） 输入显示数据格式

• 1bpp: 单色 (1-bit/像素)
• 8bpp: RGB 3:3:2 (1-byte/像素)
• 16bpp: RGB 5:6:5 (2-byte/像素)
• 24bpp: RGB 8:8:8 (3-byte/像素或4-byte/像素)
       Index 2:6 (64 索引色/像素并带透明度属性)
       αRGB 4:4:4:4 (4096 索引色/像素并带透明度属性)

（3）显示模式

• 使用者可以设定24/18/16-bit TFT显示输出方式
• 支持屏幕解析度800x480,480X800,16bpp
• 支持屏幕解析度640x480,480X640,24bpp

（4）图形处理功能

• 画中画 (PIP)：支持两个画中画窗口
• 翻转显示：水平/垂直翻转显示功能只适用在显示上，对于其它功能子方块的读写不影响
• 几何绘图：支持画点、线、曲线、圆、椭圆、三角形、矩形、圆角矩形
• 区块传输(BTE)：具有光栅操作与颜色扩展的复制数据、混合透明、纯色抽离、图形混合透明、像素混合透明

（5）文字功能

• 内建ISO/IEC 8859-1/2/4/5. 8x16、12x24、16x32
• 支持集通串行字型ROM
• 支持垂直水平字型2~4倍放大
• 支持文字90度旋转

（6）DMA功能

• 支持外部串行闪存 (serial flash) 数据复制至图框缓冲区

（7）按键接口：

• 支持5x5键盘（与GPIO引脚复用）
• 扫描周期可编程
• 支持长按键与重复键
• 支持同时按两键、三键
• 支持键盘唤醒功能

（8）脉宽调制与定时器

• 内建两个16-bit 计数器
• 一个 8-bit pre-scalars 与一个4-bit 除频
• 输出波形的工作周期是可程序化的
• 自动重加载模式或单击模式
• 死区 (Dead-zone) 保护

（9）省电模式：

• 支持3 种省电模式
• 待机 (Standby)、休眠 (Suspend) 与睡眠 (Sleep) 模式
• 可以使用主控端、按键、外部事件唤醒
• 唤醒显示：唤醒显示效果如果被使能时，那唤醒时可以快速显示预先储存在SDRAM 中的显示数据

（10）时钟：

• 内建可编程锁相环PLL
• 单一石英晶震10~15MHz
• 内部核心最大系统频率80MHz
• SDRAM最大频率：80MHz
• 液晶屏最大扫描频率：40MHz

（11）电源：3.3V

（12）工作温度: -40℃~85℃

（13）封装：LQFP-128
