RA6809
规格参数
| 最大分辨率 | 1366*x |
|---|---|
| MCU接口 | SPI-3,SPI-4 |
| 液晶屏接口 | COMS/TTL |
| 主控模式接口 | SPI |
| 显存 | 128Mbits |
| 颜色数 | Mono/256/4K/65K/16.7M |
| 扩展FLASH接口 | 有 |
| PIP功能 | 有 |
| 解码 | JPEG&AVI |
| 上位机 | 有 |
| 封装 | QFN-68 |
| 最大控制分辨率 | 1366*x |
| FLASH接口 | 有 |
| 外扩字库接口 | |
| 内建字库 | ISO-8559-1/2/4/5 |
| DMA功能 | 有 |
| 画中画功能 | 有 |
| 按键扫描 | 无 |
| 解码功能 | JPEG&AVI |
| 淡入淡出功能 | 有 |
| 是否有上位机 | 有 |
| 工作电压 | 3.0~3.6VV |
| 工作温度 | -40~85℃℃ |
| 最小包装数 | 2600 |
| 生产状态 | 即将批量 |
RA6809简述：
RA6809是RA8889精简版本，MCU接口省去并口，I2C功能，仅保留SPI-3，SPI-4接口，其它功能与RA8889基本相同。

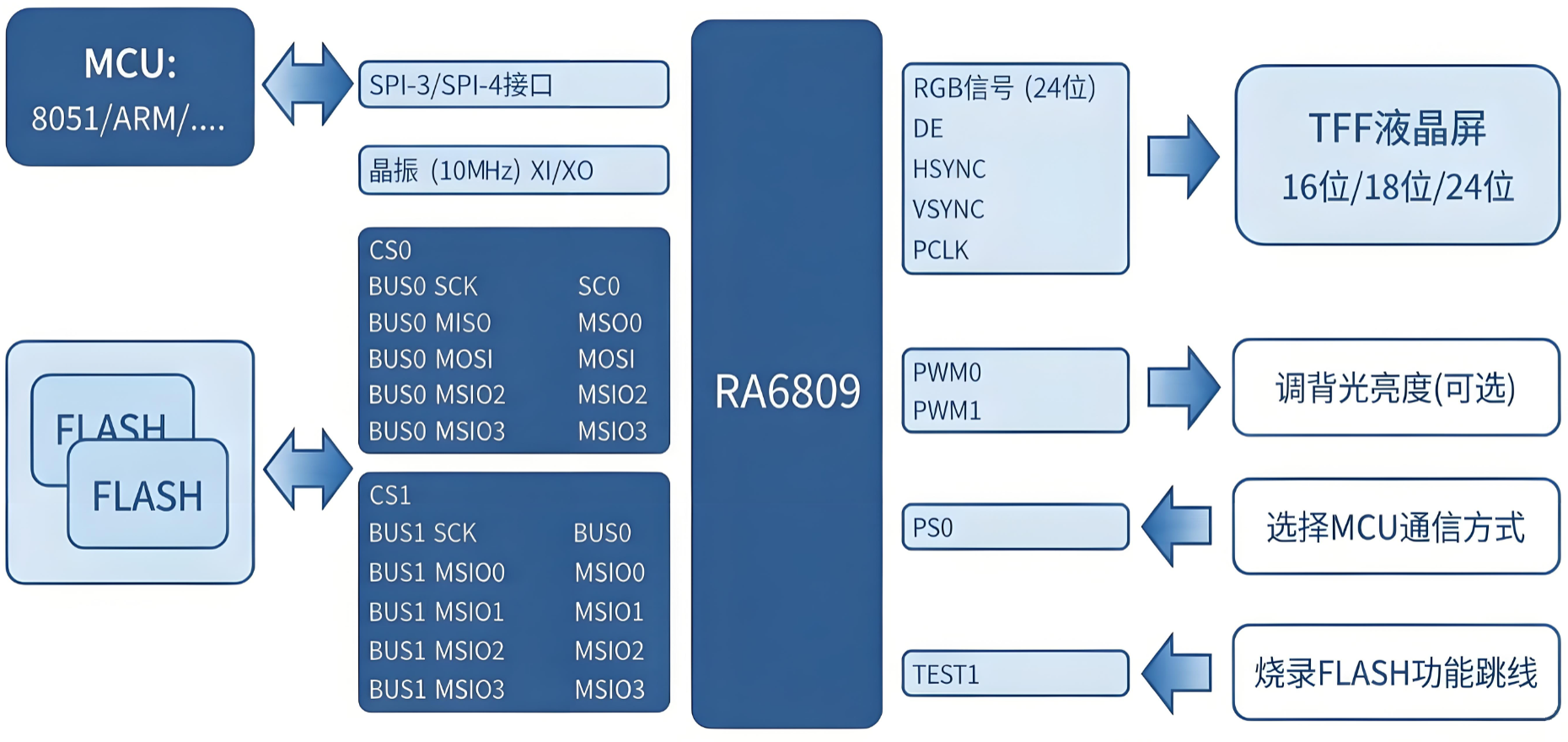

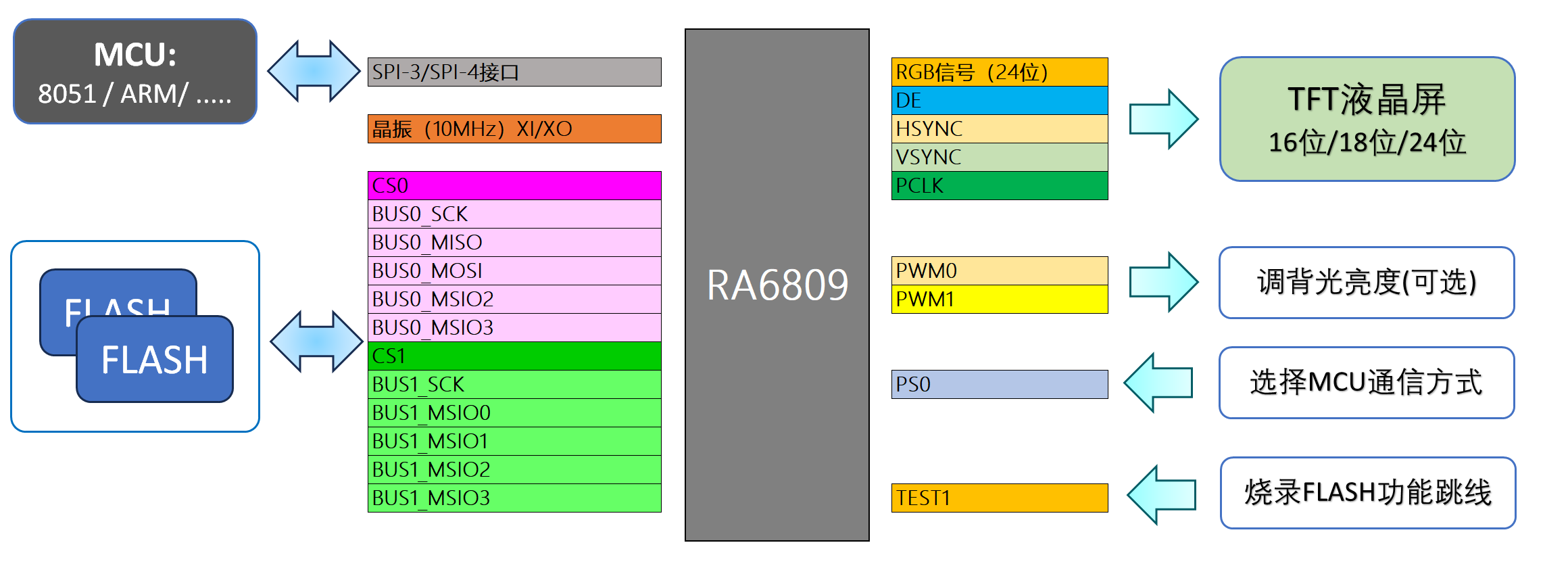

RA6809硬件结构：
RA6809主要特性：
（1）主控端接口
-
支持串行主控端接口 3/4-wire SPI
（2） 输入显示数据格式 -
1bpp: 单色 (1-bit/像素)
-
8bpp: RGB 3:3:2 (1-byte/像素)
-
16bpp: RGB 5:6:5 (2-byte/像素)
-
24bpp: RGB 8:8:8 (3-byte/像素或4-byte/像素)
Index 2:6 (64 索引色/像素并带透明度属性)
αRGB 4:4:4:4 (4096 索引色/像素并带透明度属性)
αRGB 8:8:8:8 (8 bit alpha，24bpp 色深)
（3）显示模式
- 使用者可以设定24/18/16-bit TFT 显示输出方式
- 支持屏幕分辨率最大可达1366*x 像素 (注 : 实际的面板分辨率是取决于pixel clock 与色深)
（4）图形处理功能
- 硬件解码：自动分辨JPEG，BMP和AVI格式，支持JPEG baseline profile，YUV444、YUV422、YUV420、YUV400(不支持restart interval格式)
- 画中画 (PIP)：支持两个画中画窗口
- 翻转显示：水平/垂直翻转显示功能只适用在显示上，对于其它功能子方块的读写不影响
- 几何绘图：支持画点、线、曲线、圆、椭圆、三角形、矩形、圆角矩形
- 区块传输(BTE)：具有光栅操作与颜色扩展的复制数据、混合透明、纯色抽离、图形混合透明、像素混合透明
（5）文字功能
- 内建ISO/IEC 8859-1/2/4/5. 12x24
- 支持集通串行字型ROM
- 支持垂直水平字型2~4倍放大
- 支持文字90度旋转
（6）DMA功能
- 支持外部串行闪存 (serial flash) 数据复制至图框缓冲区
- 支援外部閃存Signle/Dual/Quad mode
（7）脉宽调制与定时器
- 内建两个16-bit 计数器
- 一个 8-bit pre-scalars 与一个4-bit 除频
- 输出波形的工作周期是可程序化的
- 自动重加载模式或单击模式
- 死区 (Dead-zone) 保护
（8）省电模式：
- 支持3 种省电模式
- 待机 (Standby)、休眠 (Suspend) 与睡眠 (Sleep) 模式
- 可以使用主控端、按键、外部事件唤醒
- 唤醒显示：唤醒显示效果如果被使能时，那唤醒时可以快速显示预先储存在SDRAM 中的显示数据
（9）时钟：
- 内建可编程锁相环PLL
- 单一石英晶震10MHz
- 内部核心最大系统频率120MHz
- SDRAM最大频率：166MHz
- 液晶屏最大扫描频率：100MHz
（10）电源：3.3V
（11）工作温度: -40℃~85℃
（12）封装：QFN-68
