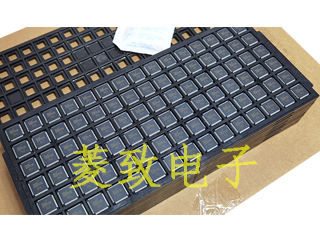

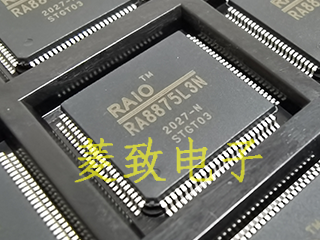

RA8875

规格参数

RA8875简述：

RA8875是一个文字与绘图模式的双图层液晶显示(TFT-LCD)控制器，可结合文字或2D图形应用，最大可支持到800480点分辨率的中小尺寸数字面板。内建768KB显示内存可提供大多数使用者的应用一个更弹性的解决方案。此外，使用者可藉由选用外部串行式Flash接口，支持BIG5/GB编码，可提供最大达3232像素之的字型输入。在图形的使用上，RA8875支持2D的BTE引擎(Block Transfer Engine)，此功能兼容于一般通用的2DBitBLT功能，可处理大量图形数据转换与传送。同时RA8875也内建几何图形加速引擎(Geometric Speed-up Engine)，提供使用者透过简单的设定轻松画出直线、矩形、圆形和椭圆的几何图形。为了贴近终端始用者的应用，RA8875整合了强大的功能，如画面卷动功能、显示浮动窗口、图形Pattern及文字放大等功能，可大量节省使用者软件开发的时间，并提升MCU软件的执行效率。

RA8875提供低成本的8080/6800并列式MCU接口，由于内建强大的硬件加速功能，可降低数据传输所需的时间并且改善效率。RA8875提供串行式SPI/I2C等极少量脚位的界面，内建4-wire的触控面板控制器，以及2组脉波宽度调变(PWM)，可用于调整面板背光或其它应用。相对于其它的解决方案，RA8875是一个功能强大及低成本的彩色TFT控制器，让使用者顺利解决软硬件开发上的疑虑，同时达成低成本、高效能的系统方案。

RA8875硬件架构：

RA8875主要特性：

• 支持文字/绘图两种混合显示模式
• 内建DDRAM内存容量:768KB
• 色彩深度:256/65K色
• 支持8/16bpp数字屏RGBTFT接口
• 支援TFT面板大小:
  800x480 Pixels 2 Layers@256 Colors
  800x480 Pixels 1 Layer@64K Colors
  480x272 Pixels 2 Layers@64K Colors
• 支持MCU接口:
  8-bit或16-bit的8080/6800系列数据总线接口
  I2C、3或4-线式SPI界面
• 支持强大的水平和垂直区块卷动
• 内建10KB字型ROM(8x16Dots)及支持标准ISO/IEC8859-1/2/3/4编码
• 支持外部串行式Flash/ROMSPI接口
• 支持集通公司UNICODE/BIG5/GB系列字库(字号:16x16/24x24/32X32Dots)
• 支持1倍到4倍字型放大(垂直和水平)
• 支持文字垂直旋转模式功能
• 内建2D Block Transfer Engine(BTE)功能，兼容于2D BitBLT功能
• 内建几何图形加速绘图引擎
• 提供可调整大小的文字写入光标功能
• 提供32x32像素的图形光标功能
• 支持256个使用者自订8x16字符符号
• 支持16个使用者自建8x8像素图形Pattern，或4个使用者自建16x16像素图形Pattern
• 内建2组脉冲宽度调制(PWM)，提供LCD背光调节或其它用途
• 内建4线式触控面板控制器
• 提供低耗电的睡眠模式
• 内建智能型4x5键盘控制器
• 提供4个GPO及固定的GPOX
• 提供5个GPI及固定的GPIX
• 频率来源:内建晶体振荡电路配合可程序化的PLL
• 电源操作范围:3.0V~3.6V
• 封装:LQFP-100pin
